Projoy PEFS Series PV Combiner & Rapid Shutdown

Projoy Electric · PV Safety

PEFS Series — Rapid Shutdown

PV Combiner Box · Module-Level Safety

Το PROJOY PEFS-PL Series Module-level Rapid Shutdown είναι αξιόπιστη συσκευή ασφαλείας σύμφωνα με τα πρότυπα NEC 2017/2020 690.12, UL1741 & UL3741 για φωτοβολταϊκά συστήματα σε στέγες. Εξασφαλίζει χαμηλό κόστος BOS, διπλό επίπεδο ασφαλείας και πλήρη προστασία ανθρώπων και εξοπλισμού.

NEC 2017/2020 UL1741 UL3741 CE IP68 / NEMA 4X UL94-V0

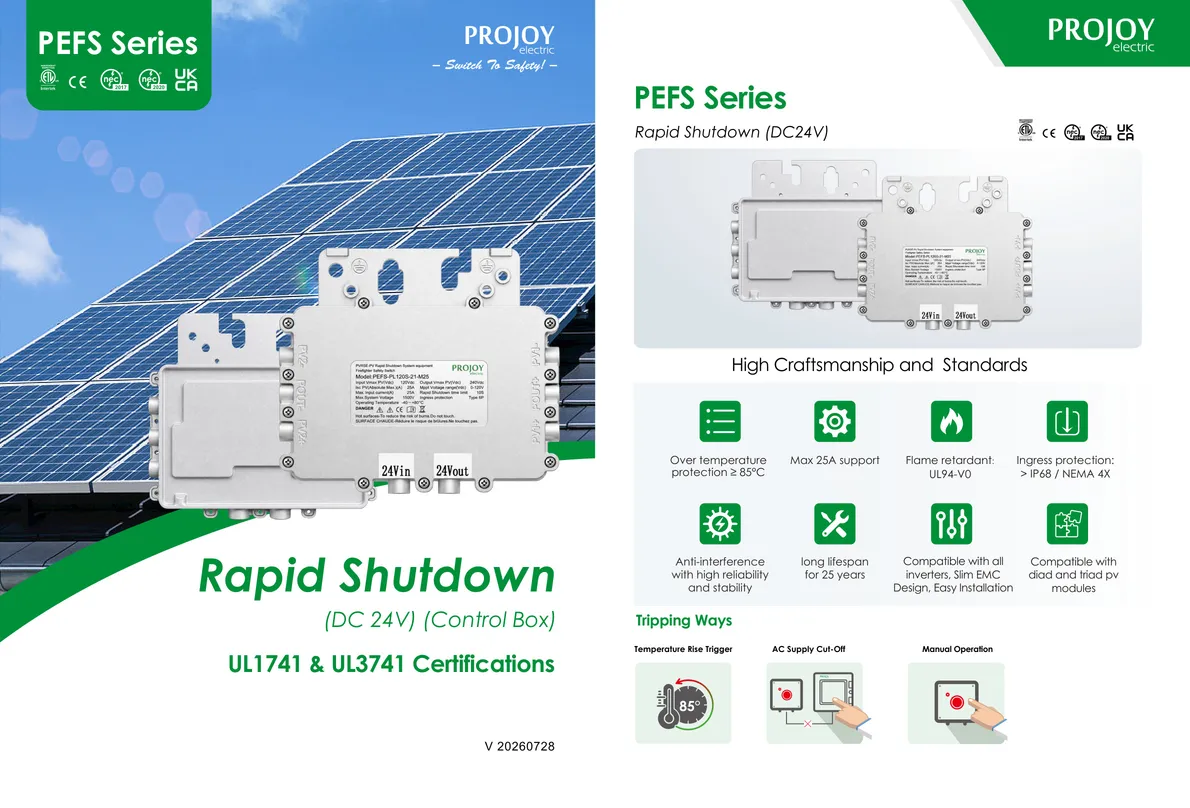

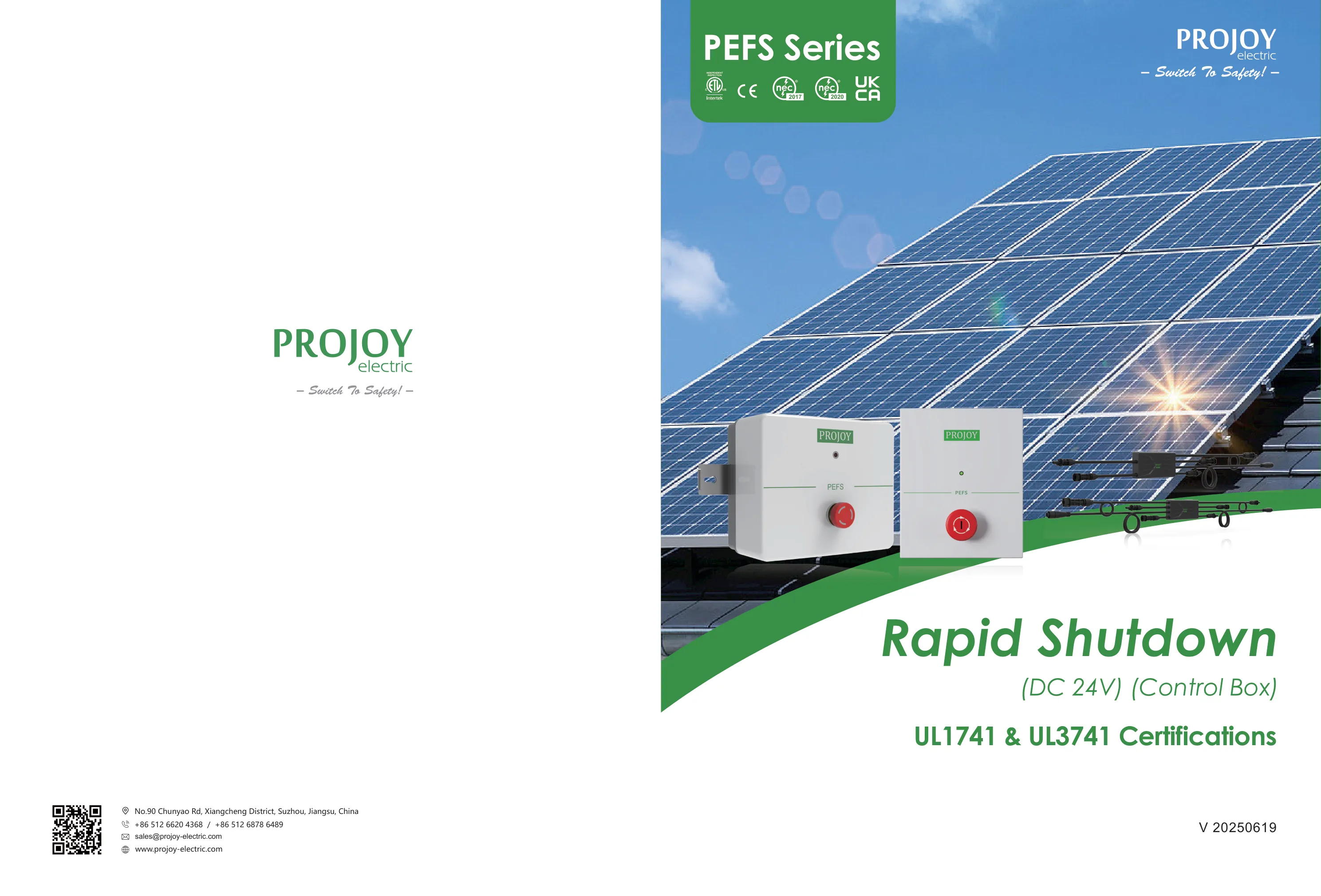

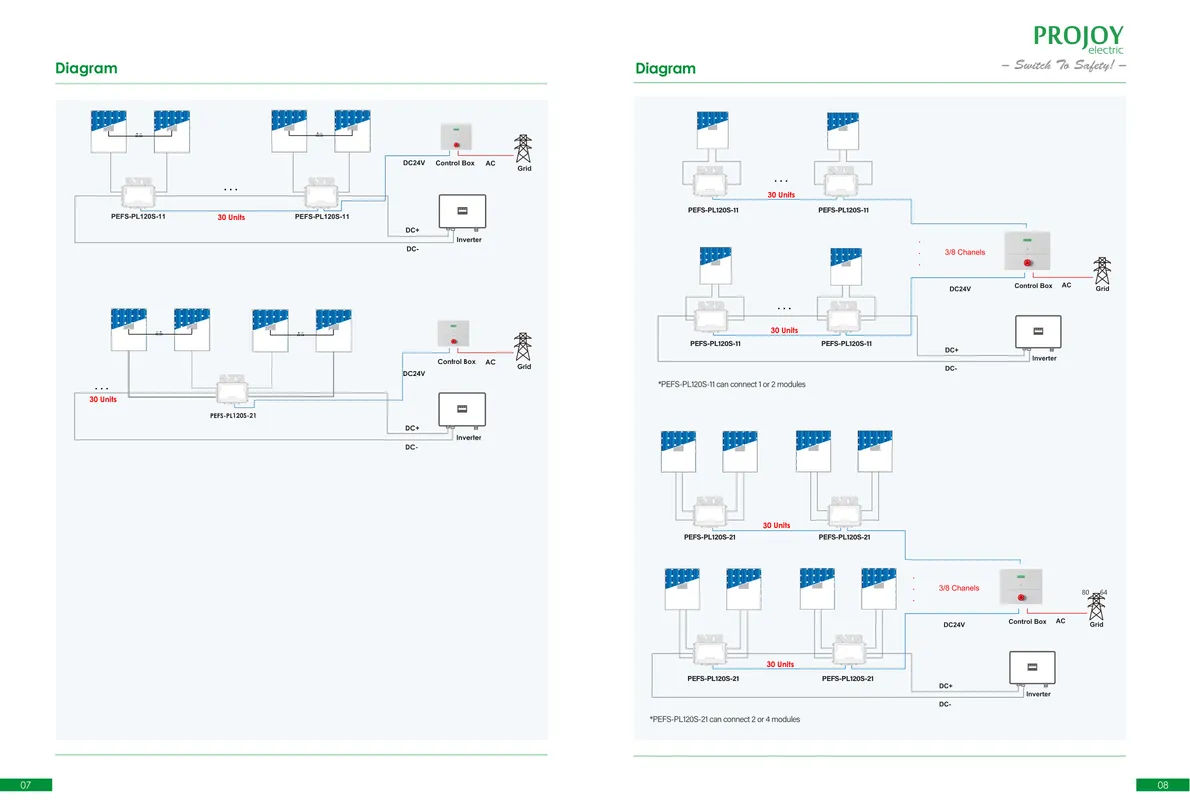

Panel-RSD Metal — Datasheet PDF Δες τα Datasheets

Κατηγορίες Προϊόντος

Επιλέξτε Σειρά PEFS

Rapid Shutdown (Module Level)

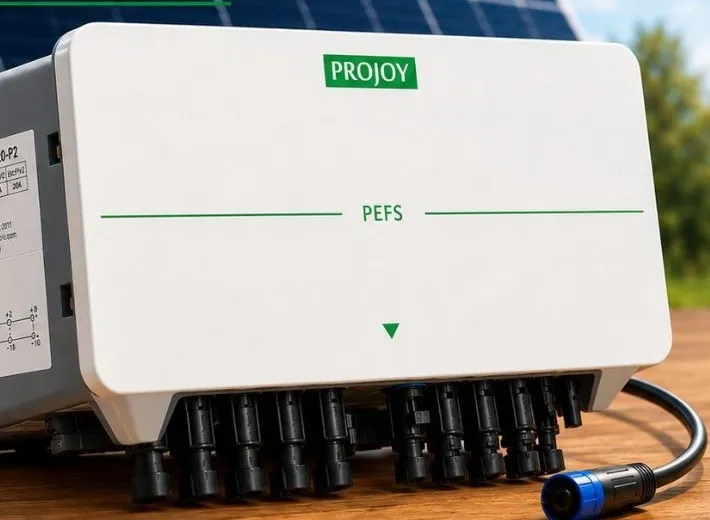

Firefighter Safety Switch (String-level RSD)

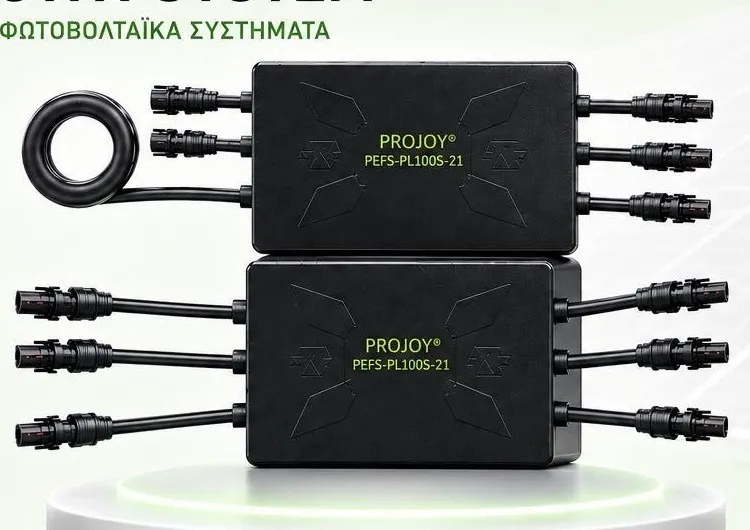

Rapid Shutdown — Module Level

Χαρακτηριστικά Προϊόντος

Συμβατό με inverters όλων των κατασκευαστών

Max. είσοδος: 20A, 80V/120V — κατάλληλο για mainstream PV panels

Χωρίς cross-talking — απλούστερη καλωδίωση στο εργοτάξιο

Flame retardant UL94-V0

Μοναδική τεχνολογία αισθητήρα θερμοκρασίας — αυτόματο shutdown στους 85°C

Slim design — εύκολη εγκατάσταση

Ανεξάρτητος έλεγχος γραμμής — χωρίς παρεμβολές

25 χρόνια διάρκεια ζωής · 12 χρόνια εγγύηση

Πιστοποιήσεις: CE, UL 1741 & UL 3741

High Craftsmanship & Standards

PEFS-PL Series

🌡️

Προστασία υπερθέρμανσης

≥ 85°C αυτόματο shutdown

⚡

Max 20A

Υψηλή ρευματοφόρος ικανότητα

🔥

Flame retardant

UL94-V0 πιστοποίηση

🛡️

Ingress protection

≥ IP68 / NEMA 4X

📡

Anti-interference

Υψηλή αξιοπιστία & σταθερότητα

⏳

25 χρόνια διάρκεια ζωής

Μακρόχρονη απόδοση

🔌

Universal compatibility

Slim EMC Design, εύκολη εγκατάσταση

☀️

Diad & Triad PV modules

Πλήρης συμβατότητα

Module-Level RSD

Τεχνικά Χαρακτηριστικά

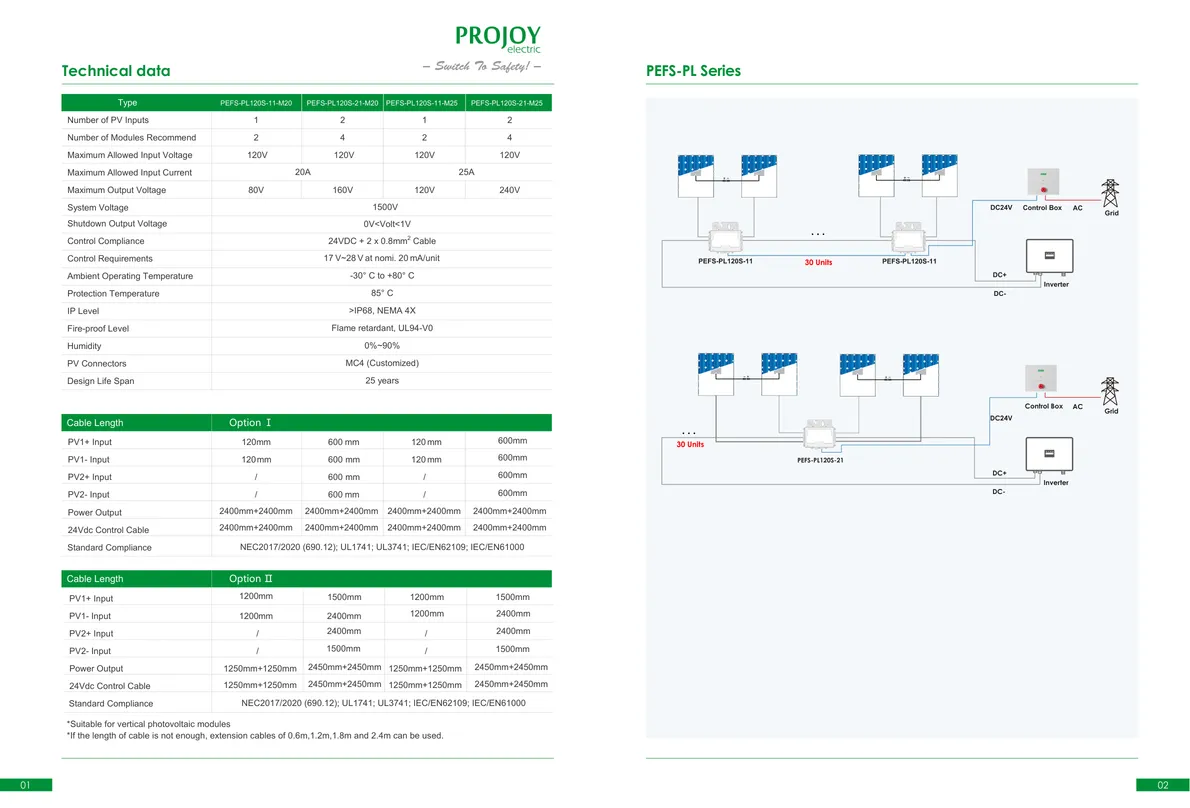

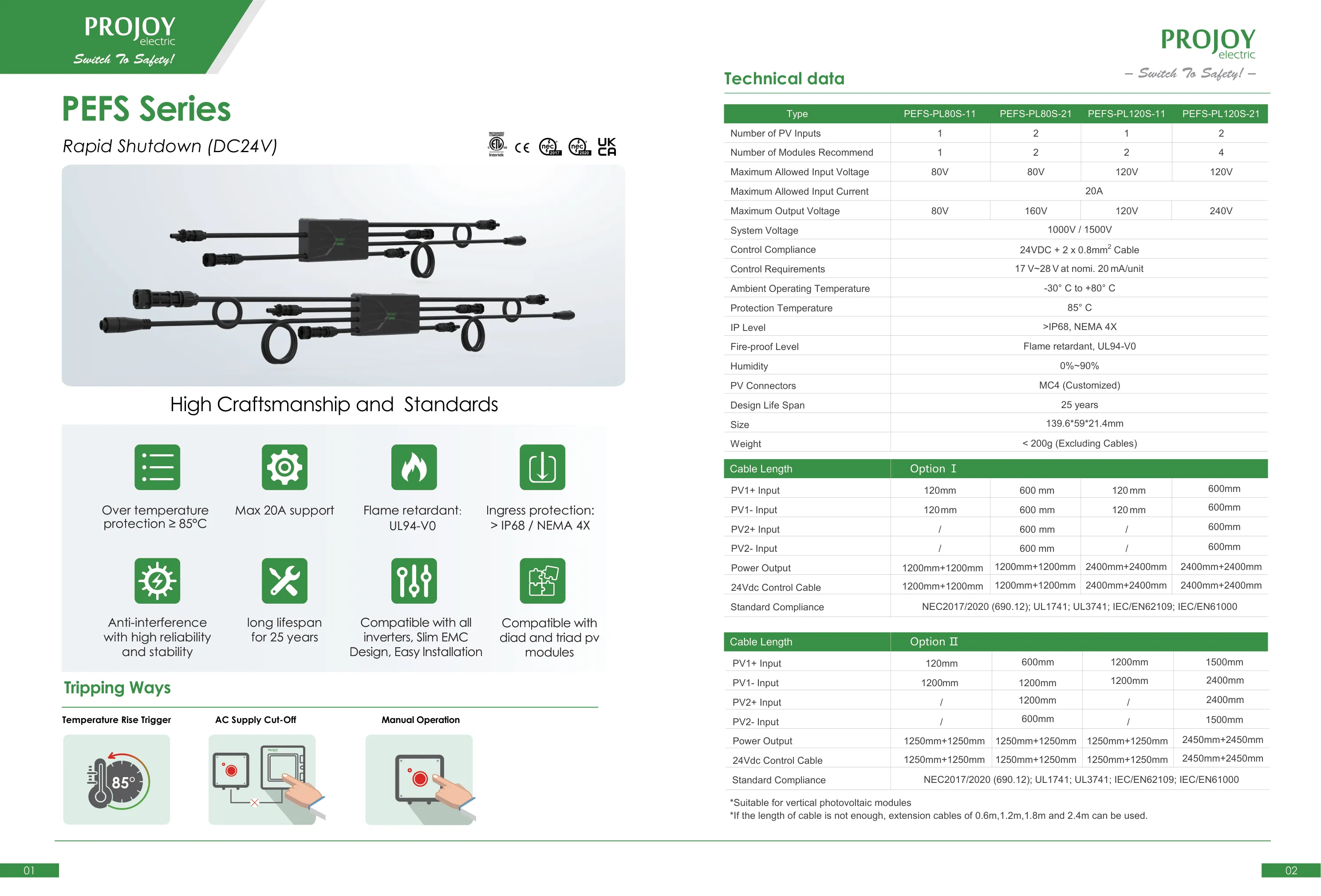

PEFS-PL Series — Product Models

Παράμετρος	PEFS-PL80S-1I	PEFS-PL80S-2I	PEFS-PL120S-1I	PEFS-PL120S-2I
Max Input Voltage	80V	80V	120V	120V
Max Output Voltage	80V	160V	120V	240V
RSD : Module(s)	1:1	1:2	1:2	1:4
Max Input Current	20A	20A	20A	20A
Max Output Current	20A	20A	20A	20A
Power Consumption	0.6W–0.8W	1.2W–1.6W	0.6W–0.8W	1.2W–1.6W

Εξαρτήματα Συστήματος

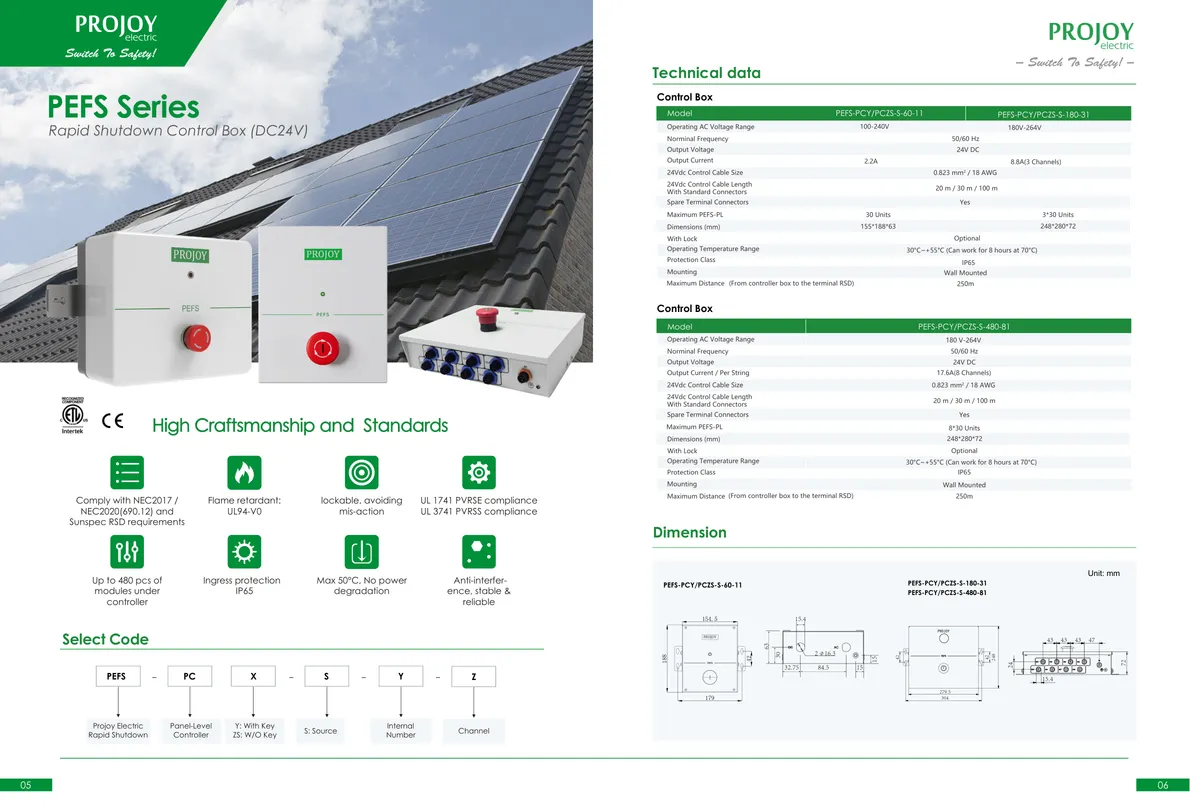

Rapid Shutdown Control Box

DC 24V — PEFS-PCY / PCZS Series

📋

NEC2017 / NEC2020

Συμμόρφωση 690.12 & Sunspec RSD

🔥

UL94-V0

Flame retardant υλικό

🔒

Lockable

Αποτροπή τυχαίας ενεργοποίησης

✅

UL 1741 / UL 3741

PVRSE & PVRSS compliance

☀️

Έως 480 modules

Κεντρικός έλεγχος ολόκληρης εγκατάστασης

🛡️

IP65

Αδιάβροχη προστασία

🌡️

Max 50°C

Μηδενική υποβάθμιση απόδοσης

📡

Anti-interference

Σταθερή & αξιόπιστη λειτουργία

Παράμετρος	PEFS-PCY / PCZS-S-60-1I	PEFS-PCY / PCZS-S-180-3I	PEFS-PCY / PCZS-S-480-8I
AC Voltage Range	100V–240V	180V–264V	180V–264V
Output Voltage	24V DC	24V DC	24V DC
Output Current	2.2A	8.8A (3 Channels)	17.6A (8 Channels)

String-Level Safety

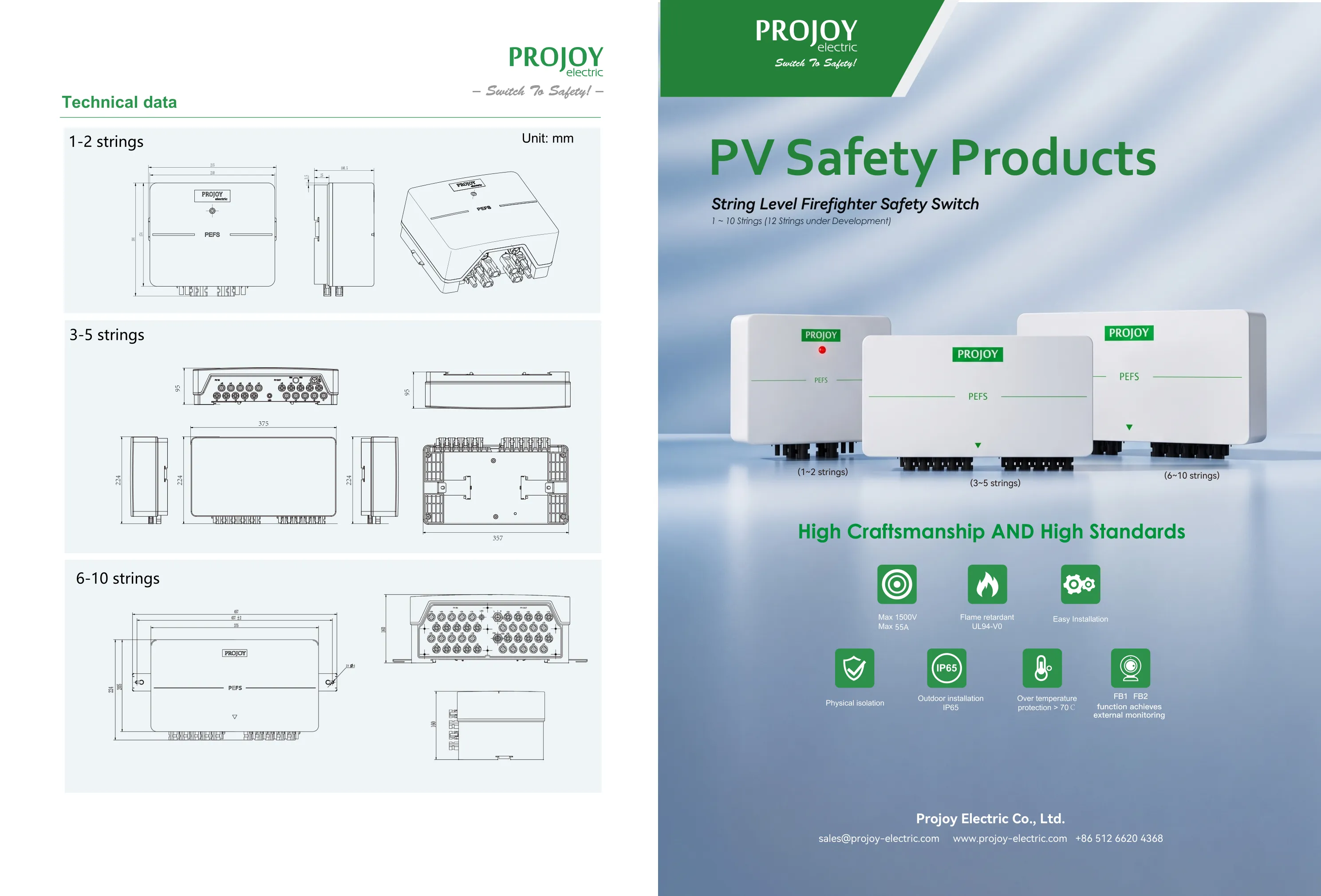

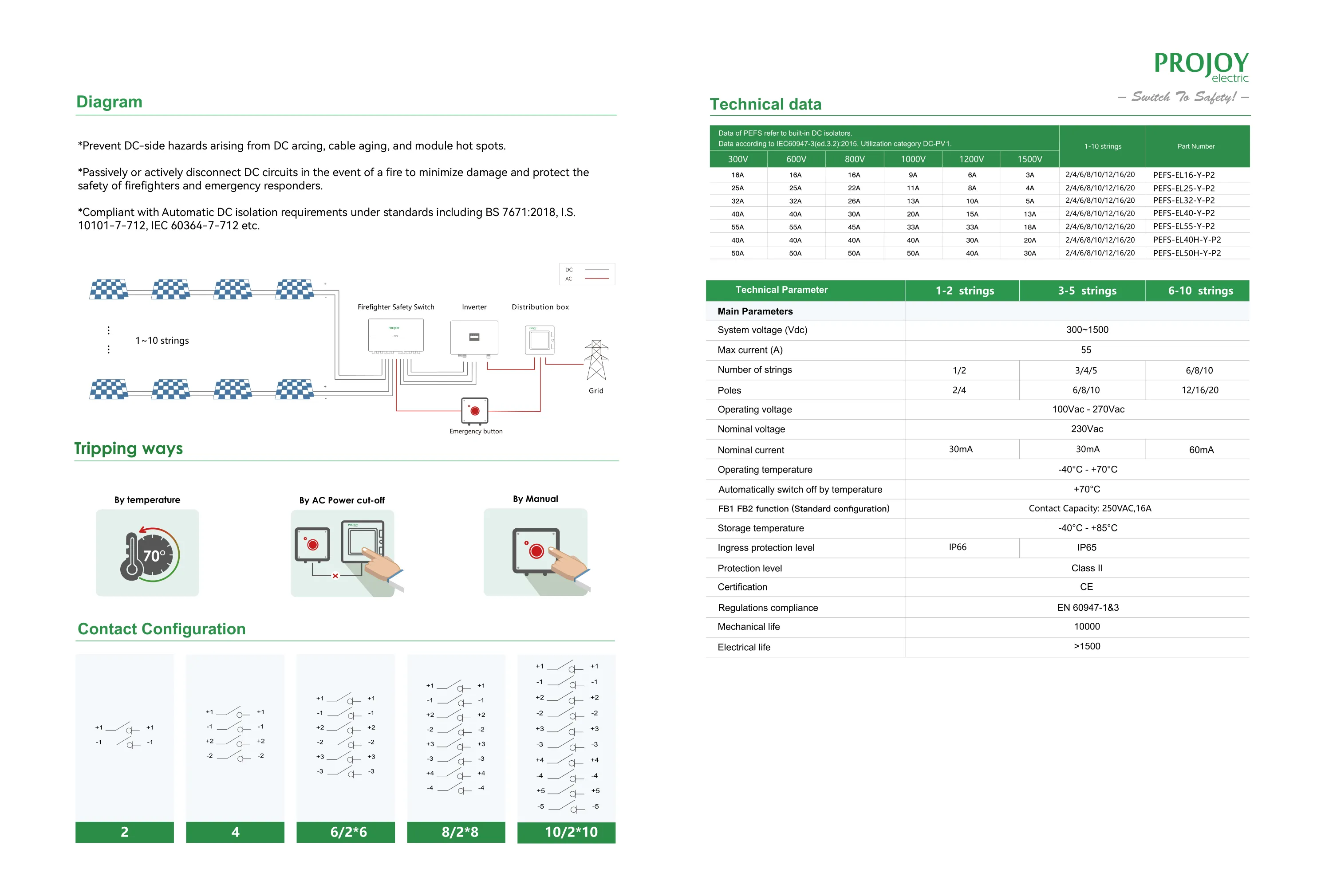

PEFS-EL Series — Firefighter Safety Switch

Το PROJOY PEFS-EL Series String-level Firefighter Safety Switch εφαρμόζεται σε οικιακά και C&I φωτοβολταϊκά. Μέγιστη τάση βρόχου έως 1500V. Σε περίπτωση έκτακτης ανάγκης, αποκόπτει άμεσα την υψηλή τάση μεταξύ PV modules και inverter.

1500V, 63A — 1 έως 10 Strings μοντέλα

V0 flame retardant grade · anti-UV F1 grade

Πιστοποιήσεις: TÜV, CE, CB, SAA, UL

IP65 design · Optional anti-PIL

⚡

Max 1500V / Max 50A

Για υψηλής ισχύος PV πάνελ

🔌

Arc Fault Protection

Προαιρετική προστασία τόξου

🔄

PID Recovery

Αποκατάσταση Potential Induced Degradation

🔥

Flame retardant UL94-V0

Υψηλή αντίσταση φλόγας

🛠️

Easy Installation

Γρήγορη εγκατάσταση χωρίς εργαλεία

🛡️

Physical Isolation

Φυσική αποµόνωση κυκλώµατος

🌧️

IP65 Outdoor

Πλήρης προστασία για εξωτερικούς χώρους

🌡️

Over temp > 70°C

Αυτόματο shutdown υπερθέρμανσης

📡

FB1 / FB2 Monitoring

Εξωτερική παρακολούθηση μέσω FB1 FB2

Διαθέσιμα Μοντέλα

PEFS-EL Series (1–2 Strings) PEFS-EL Series (3–5 Strings) PEFS-EL Series (6–10 Strings)

Παράμετρος	Τιμή
PV System Voltage	≤ 1500V
Electrical Life	≥ 1500 times
System Insulating Impedance	≥ 200kΩ
AC Input Voltage Range	100Vac – 270Vac
PID Recovery Voltage to Earth (night)	+600V
Module Type Required	P Crystalline Silicon Type
Short-Term Power Consumption	14W
PID Recovery Current Output (night)	6.7mA
